Лула с-форма на полумесец

В рамките на здравата кубична форма на стоманената рамка на междинен контейнер за насипни товари (IBC) се намира мрежа от компоненти, където здравината се среща с прецизното инженерство. В центъра на тази структура са петте IBC стоманени тръби, които образуват средната-секция. Повече от обикновени тръби, това са критичните хоризонтални елементи на скелетния гръбнак, осигуряващи скелето за всички вертикални опори. Техният уникален профил с форма на-полумесец е съзнателно инженерно решение, което улеснява заваряването и издържа задължителния тест на ООН за падане.

Изпрати запитване

Описание

Тези пет хоризонтални елемента са известни като IBC тръби с форма на-полумесец. Тяхната дефинираща характеристика, полумесецът или извитият профил е майсторски ход на функционалния дизайн. Тази форма гениално създава две дълги, успоредни и идеално плоски ръбови линии по дължината на тръбата. Тези линейни повърхности са обозначените точки за заваряване на всичките двадесет вертикални тръби. Този дизайн гарантира качество на заваръчния шев и гарантира, че всички точки на заваряване са стегнати и сигурни.

Производството на тези централни тръби включва няколко процеса. Първо металният лист се галванизира с цинково покритие от 80 грама на квадратен метър за устойчивост на корозия. След това производството от плоска стомана до завършена тръба с-форма на полумесец включва няколко последователни-стъпки. Започва с щанцоване за изрязване на стоманата, последвано от прецизно оформяне на тръбата, при което металът се навива в отличителната си дъгообразна форма. След това усъвършенстваното заваряване на шев създава непрекъсната, здрава тръба. Резултатът е завършен продукт, който пристига на поточната линия перфектно оформен и готов за незабавна интеграция с автоматизирано оборудване за заваряване на рамки IBC.

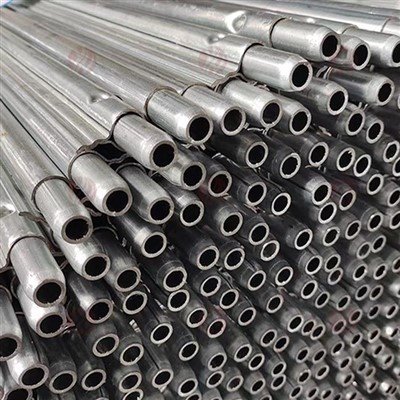

Стандартизирани на дължина 4230 mm с диаметър 18 mm, тези тръби с форма на полумесец- са проектирани за съвместимост с повечето IBC модели. Имайте предвид, че дължината винаги може да бъде персонализирана за вашия отличителен IBC модел. Ключова част за завършване на стоманената тръба е процесът на "свиване на края", при който диаметърът на краищата на тръбата е леко намален. Това позволява на машината за клинч да защипе квадратната клетка заедно след нейното огъване. Въпреки че много съвременни поточни линии имат тази възможност-вградена, това е услуга, която може да бъде извършена предварително, ако производствената настройка на клиента изисква.

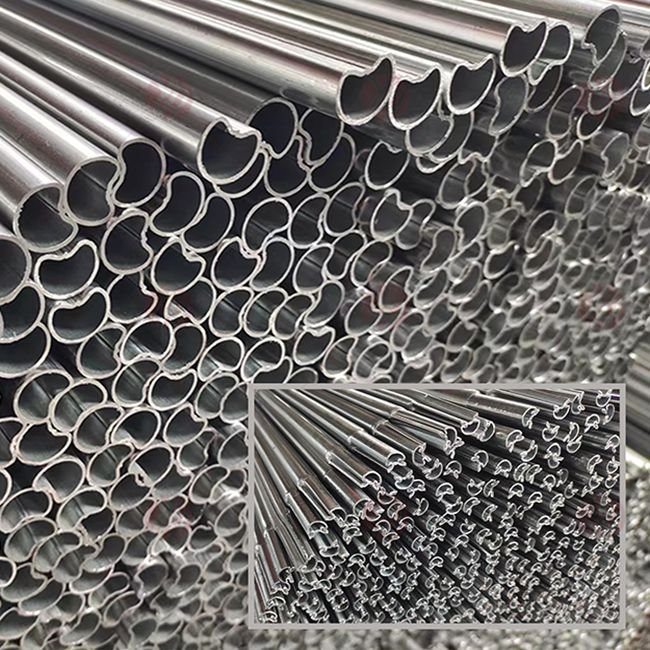

crescent-shaped pipe

Технически параметри

ХАРАКТЕРИСТИКИ НА ПРОДУКТА
5 хоризонтални тръби
Тръба във формата на полумесец за заваряване
ТЕХНИЧЕСКИ ПАРАМЕТРИ
ДЕБЕЛИНА	1,0 мм	Стандартен
	1,2 мм
	0,9 мм
КОДИРАНЕ НА ЦИНК	Z80 (>80g/㎡)
ДЪЛЖИНА	4230 мм
ДИАМЕТЪР	Ø18
